Solidworks软件在员工培训中的推广应用

成果名称：Solidworks软件在员工培训中的推广应用

成果类别：创新型

推荐人：刘可新

推荐理由：

针对当前部分员工对输气场站的输气流程、常用设备和阀门的相关知识了解的并不细致，需要对他们进行专业知识的培训。前期对员工的培训主要依靠理论学习、PPT资料、现场讲解和一些简单的操作来进行，集中办班投入时间长、费用高、人员参与有限，同时由于生产需要很难集中组织开展培训。刘可新、赵晶宝、樊振东、王云普、刘明、孔敏结合工作实际，充分利用Solidworks三维制图软件的强大功能，有效的开展基层站队员工培训工作。

成果介绍：

Solidworks是一款三维制图软件，主要用于机械设计。它通过实体建模功能生成零件（例如截止阀的阀芯、自力式调压阀的膜片等）,然后再将各零件之间组装起来，形成装配体（如安全阀、输气场站三维流程图等）。并能通过各零件之间的几何配合和机械配合实现动态查看装配体的动作（如转动球阀手轮实现球阀的开关动作；转动孔板阀导板提升轴实现导板的提升动作等）。

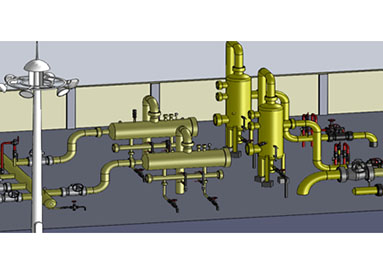

以场站输气流程培训为例，利用该软件主要分为四步：1.手绘输气场站设备、阀门及管段草图；2.在输气场站现场进行设备、阀门及管段的测量并对手绘草图进行尺寸标注；3.拍摄输气场站设备、阀门、管段及相关流程照片；4.以手绘草图和现场照片为依据，利用软件绘制输气场站三维流程图。下面是三维流程图的几张截图：

 solidworks软件与员工培训相结合的特点：一是清晰明了、简便快捷。软件可以对设备及阀门进行拆卸、解剖和动作，培训对象既不需动手拆卸，也不用去现场实践就可以对其有足够的了解。二是可信度高。软件可以实现其与设备1比1实物装配，无论是各部位的大小还是各机械传动部件之间的配合都与实物是一样的。三是用途广泛。以三维流程图来讲，不仅可以使培训对象很快的熟悉场站的工艺流程，还可以用在场站的各种方案中，准确、快捷的表达工作意图。通过solidworks软件与员工培训相结合，提高员工培训参与度，节约培训费用，提升工作效率。
